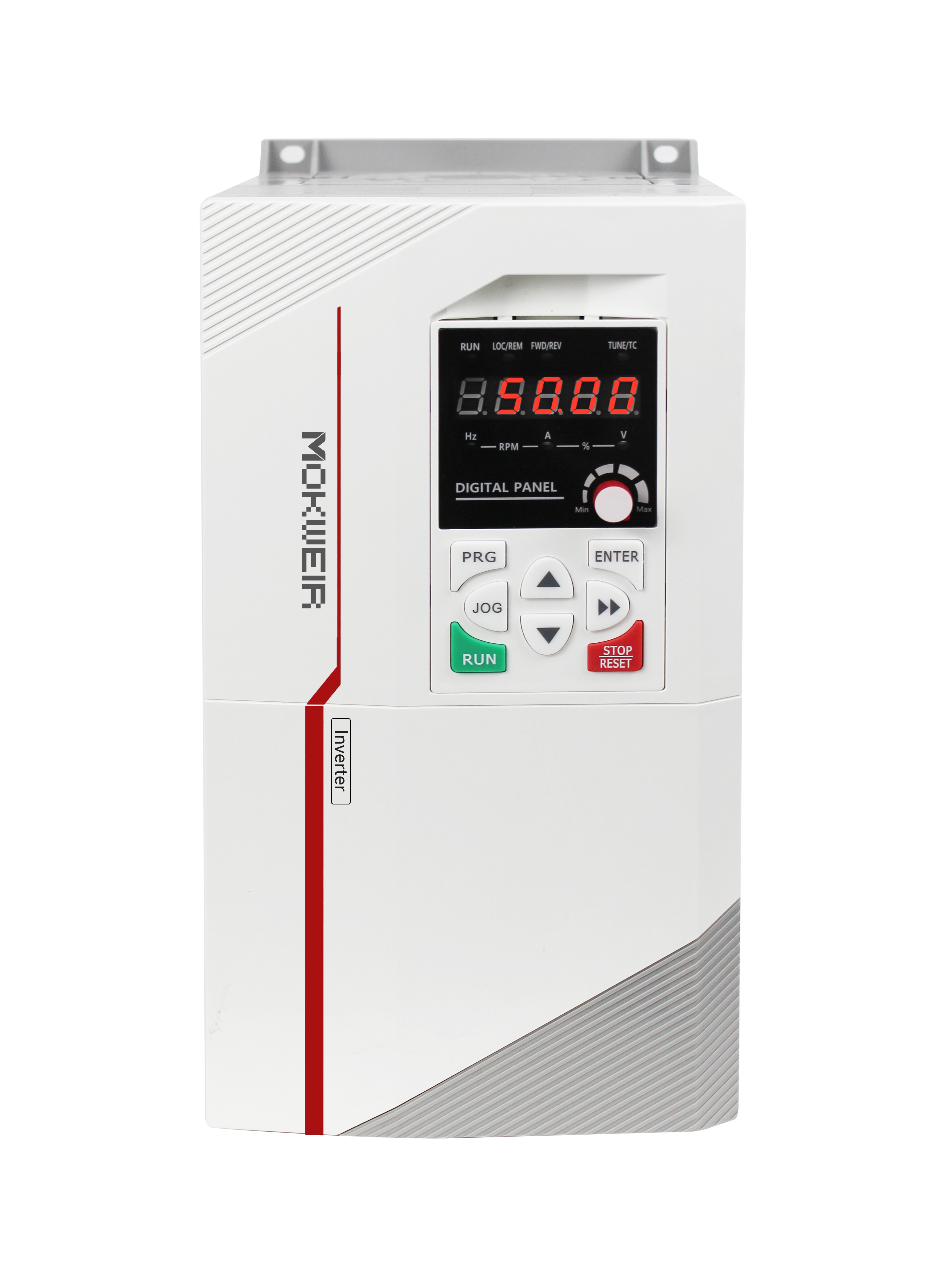

MK500N系列矢量型驱动器

MK500N系列系列矢量型驱动器
· 超重载配置，通用平台，支持软件非标
· 优化独立风道和涂层设计，寿命延长
· 结构化繁为简，整机电气无外露，安全性强
· VF,矢量；开环/闭环；速度/力矩/简易定位
· 优化EMC 设计，多种解决方案C2/C3;
· 增强谐波抑制设计

在线咨询

全国热线

0512-67865782

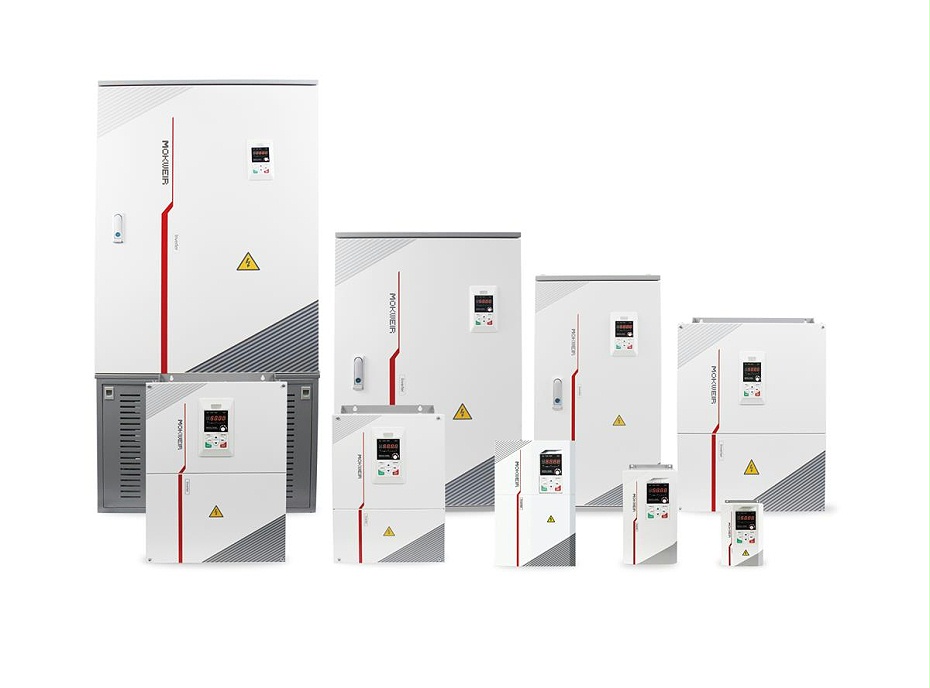

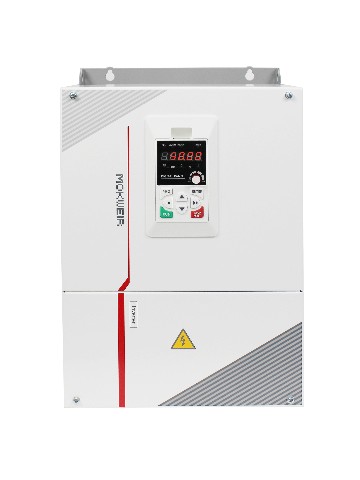

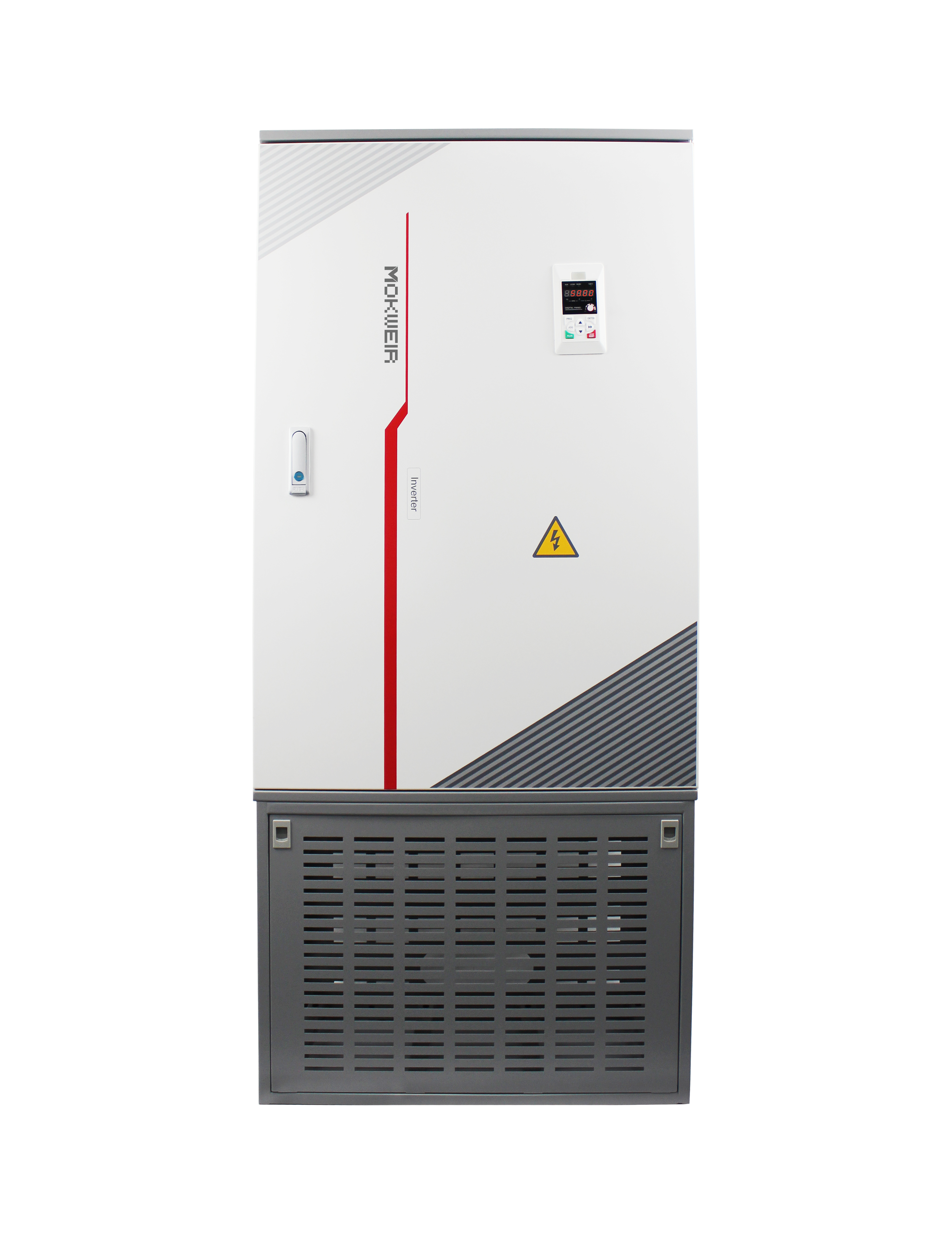

MK500变频器（0.4-500kw）全系列产品/ PRODUCT DIMENSIONS

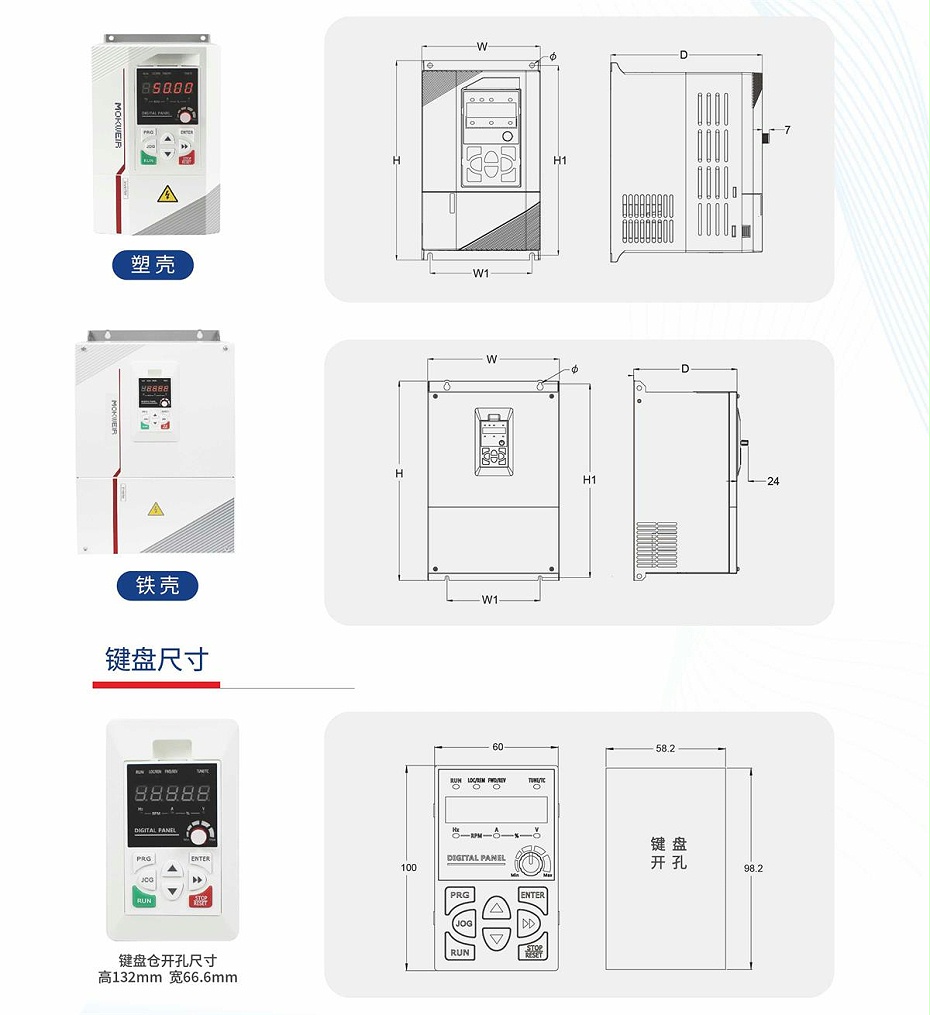

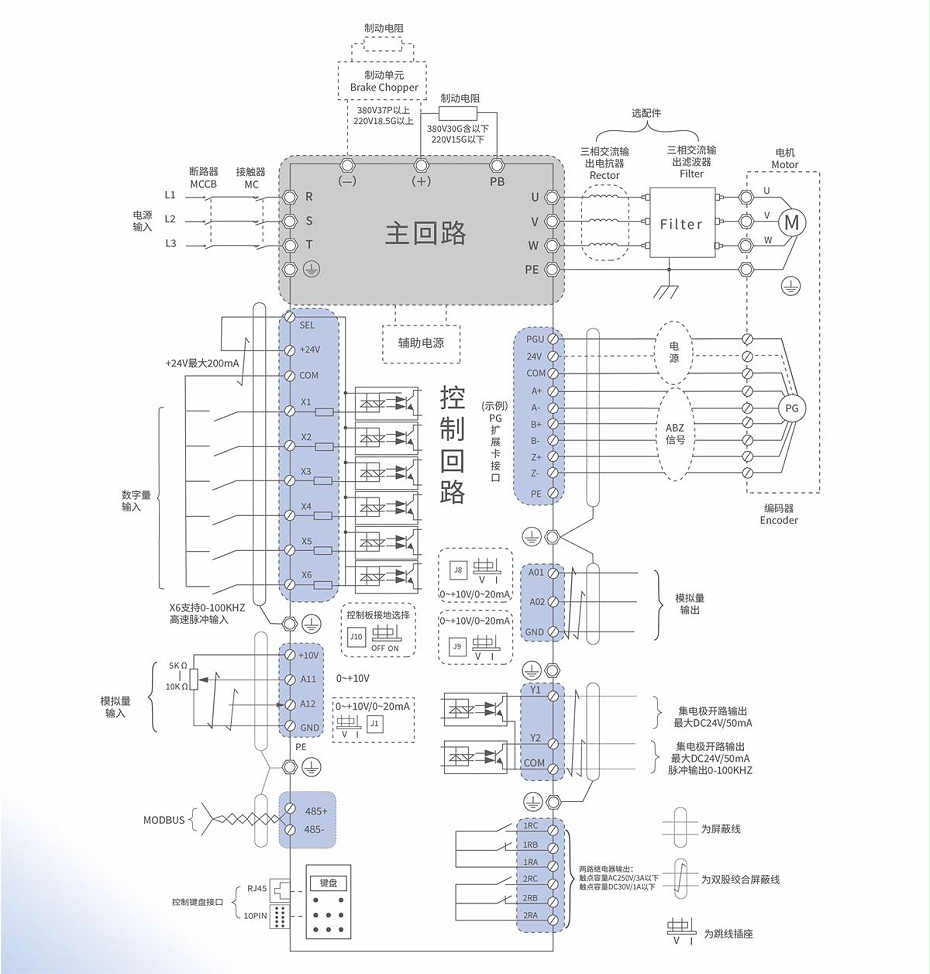

变频器结构示意图/ PRODUCT DIMENSIONS

51f2964db4953f757a16f67ba173e14

产品选型/ Product selection

驱动器型号	电气参数					结构参数
	电源容量	输入电流	输出电流	适配电机		外形尺寸	安装尺寸	包装尺寸	总重
	KVA	A	A	KW	HP	*HWD/mm*	*H1W1/mm**	*H2W2***D2/cm	KG
过载：G型150% 1分钟180% 2秒；P型120%1分钟 150%2秒
单相输入：额定AC220V(适应工作范围208～240±15%)50/60HZ(±5%)
MK500-2S04GR	1	5.1	2.5	0.4	0.5	206122164	196*105φ4	241721	2.3
MK500-2S0.75GB	1.5	8.2	4	0.75	1				2.3
MK500-2S1.5GB	3	14	7.5	1.5	2				2.3
MK500-2S2.2GB	4	23	10	2.2	3				2.4
MK500-2S4.0GB	7.5	38	17	4	5				2.5
MK500-2S5.5GB	11	55	25	5.5	7.5	278142181	267*120φ5	312024	3.6
MK500-2S7.5GB-S	13	61	30	7.5	10	278142181	267*120φ5	312024	3.7
MK500-2S7.5GB	15	64	32	7.5	10	348208208	336*186φ6	392727	6.2
MK500-2S11GB	25	80	45	11	15	348208208	336*186φ6	392727	6.6
三相输入：额定AC220V(适应工作范围208～240V±15%)50/60HZ(±5%)
MK500-2T0.4GB	1.1	2.4	2.1	0.4	0.5	206122164	196*105φ4	241721	2.3
MK500-2T0.75GB	2.1	4.6	3.8	0.75	1				2.3
MK500-2T1.5GB	4.2	9	7.5	1.5	2				2.3
MK500-2T2.2GB	5.3	11.4	10	2.2	3				2.4
MK500-2T4.0GB	8.9	21.2	17	4	5				2.5
MK500-2T5.5GB	14.8	32.2	25	5.5	7.5	278142181	267*120φ5	312024	3.6
MK500-2T7.5GB	18.9	41.3	32	7.5	10	278142181	267*120φ5	312024	3.7
MK500-2T11GB	27	46.5	45	11	15	348208208	336*186φ6	392727	6.6
MK500-2T15GB	29.3	57	57	15	20	348208208	336*186φ6	392727	7.1
MK500-2T18.5G	31.6	69	75	18.5	25	430283230	418*200φ6.5	513632	17
MK500-2T22G	41.3	89	90	22	30	430283230	418*200φ6.5	513632	18
MK500-2T30G	48.5	106	110	30	40	510340280	495*270φ8	644539	30
MK500-2T37G	63.6	141	152	37	50	510340280	495*270φ8	644539	31
MK500-2T45G	75	164	176	45	60	602474298	576*413φ8	69.55552	54
MK500-2T55G	89.7	196	210	55	70				55
MK500-2T75G	110	240	253	75	100				57
MK500-2T90G	150	326	350	90	125	870400350	840*300φ12	1045356	88
MK500-2T110G	188	410	426	110	150	870400350	840*300φ12	1045356	90
MK500-2T132G	204	446	470	132	175	966569375	932*250φ12	1126760	123
三相输入：额定AC380V(适应工作范围380～460±15%)50/60HZ(±5%)
MK500-4T0.75GB/1.5PB	2.8	2.4	2.1	0.75		206122164	196*105φ4	241721	2.3
MK500-4T1.5GB/2.2PB	5	4.6	3.8	1.5	2				2.3
MK500-4T2.2GB/4.0PB	6.7	6.3	5.1	2.2	3				2.3
MK500-4T4.0GB/5.5PB	6.2	11.5	9	4	5				2.4
MK500-4T5.5GB-S	17.5	16.7	13	5.5	7.5				2.5
MK500-4T5.5GB/7.5PB	17.5	16.7	13	5.5	7.5	278142181	267*120φ5	312024	3.6
MK500-4T7.5GB/11PB	22.8	21.5	17	7.5	10				3.7
MK500-4T11GB/15PB	33.4	32.2	25	11	15				4
MK500-4T15GB-S	42.8	41.3	32	15	20				4.5
MK500-4T15GB/18.5PB	42.8	41.3	32	15	20	348208208	336*186φ6	392727	6.4
MK500-4T18.5GB/22PB	45	49.5	37	18.5	25				6.5
MK500-4T22GB/30PB	54	59	45	22	30				6.8
MK500-4T30GB-S	57	56	57	30	40				7.3
MK500-4T30G/37P	61	57	63	30	40	430283230	418*200φ6.5	513632	16
MK500-4T37G/45P	65	69	75	37	50				17
MK500-4T45G-S	81	88	90	45	60				18
MK500-4T45G/55P	81	88	90	45	60	510340280	495*270φ8	644539	29
MK500-4T55G/75P	97	105	110	55	70				30
MK500-4T75G/90P	128	141	152	75	100				31
MK500-4T90G/110P	150	164	178	90	125	602474298	576*413φ8	69.55552	54
MK500-4T110G/132P	179	196	210	110	150				55
MK500-4T132G/160P	220	240	253	132	175				57
MK500-4T160G-S	263	287	304	160	210				59
MK500-4T160G/185P	263	287	304	160	210	870400350	840*300φ12	1045356	85
MK500-4T185G/200P	303	331	350	185	250				88
MK500-4T200G/220P	337	368	380	200	260				88
MK500-4T220G/250P	375	410	426	220	300				90
MK500-4T250G/280P	408	446	470	250	350	966569375	932*250φ12	1126760	123
MK500-4T280G/315P	453	495	520	280	370				125
MK500-4T315G/355P	521	570	590	315	400				130
MK500-4T355G/400P	565	617	650	355	420	1160720380	1130*600φ12	1288358	167
MK500-4T400G/450P	629	687	725	400	530	1160720380	1130*600φ12	1288358	175
MK500-4T450G/500P	716	782	820	450	600	1620720380	立式	1748358	245
MK500-4T500G/560P	760	830	860	500	660	1620720380	立式	1748358	250

MK500产品技术规范/ Operating keyboard map

主功率技术参数
额定功率	0.75～500kW(AC380V);0.4～132kW(AC220V)
功率因素	约98%(额定容量70～100%运行时)
输入电压	AC380V(380～460±15%);AC220V(208～240±15%);50/60HZ(±5%);失衡率3%
输出电压	0～最大输入电源电压值，失衡率±1.5%(载波8KHZ)
输出频率/载波	0～6000HZ;0.8～8KHZ依据负载特性随温升智能调节，最高支持16KHZ请咨询厂家
过载系数	G型机：150%60S,180%2S;P型机：120%60S,150%2S(45°℃环境温度以下)
控制功能技术参数
驱动方式	VWF控制；无速度传感矢量控制(SVC);有速度传感矢量控制( FVC)
驱动方式	速度模式；力矩模式；定位模式
给定分辨率	数字设定：0.01HZ;模拟给定：最高频率*0.025%
启动转矩	0.25HZ/150%(SVC);0HZ/180%(FVC)
调速比例	1:200(SVC);1:1000(FVC)
稳速精度	±0.3%(SVC);±0.02%(FVC)额定同步转速下
转矩精度	±3%(FVC);±5%(SVC)8HZ以上
转矩提升	自动转矩提升；手动转矩提升0.1%～30.0%
加减速曲线	直线或曲线加减速方式；4种加减速时间(0-6500S)
V/F曲线	直线型；多点型；V/F半分离；V/F全分离
直流制动	制动范围：0-最大频率；制动时间：0-36S;制动电流值：0-100%
点动控制	点动频率范围：0.00Hz~50.00Hz。点动加减速时间0.0s~6500.0s。
简易PLC多段速	通过内置PLC或控制端子实现最多16段速运行
内置PID	可方便实现过程控制闭环控制系统
自动电压调整	AVR,当电网电压变化时，能自动保持输出电压恒定
过压过流失速控制	对运行期间电流电压自动限制，防止频繁过流过压跳闸
快速限流功能	最大限度减小过流故障，保护变频器正常运行
转矩限定与控制	运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制

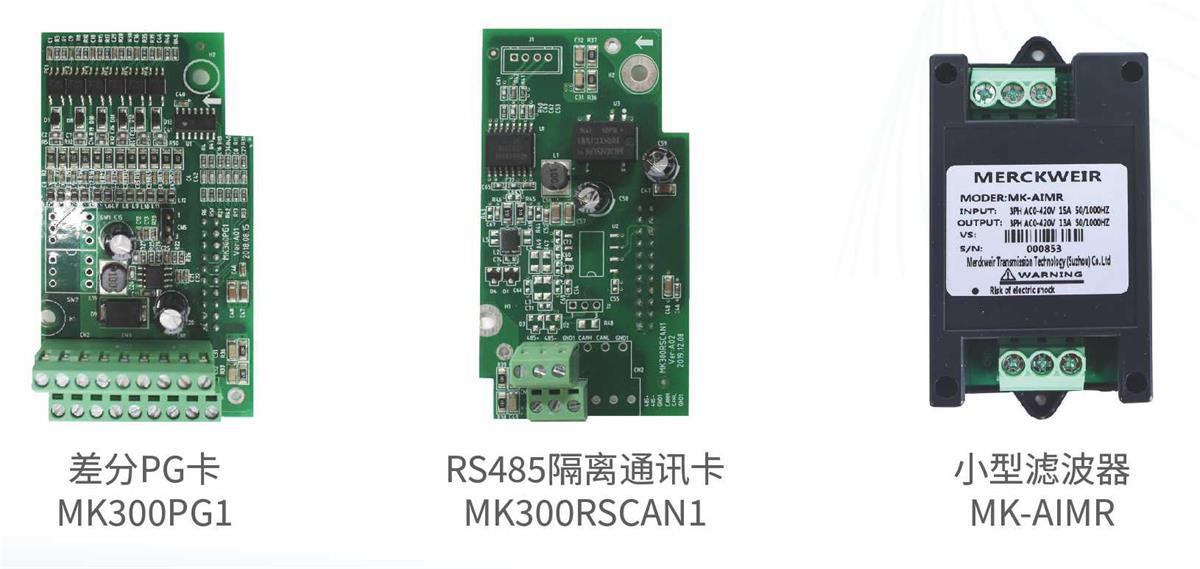

运行输入输出技术参数
命令源	操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换
频率源	10种频率源：数字、模拟电压、模拟电流、脉冲、串行口。可通过多种方式切换
辅助频率源	10种辅助频率源。可灵活实现辅助频率微调、频率合成
运行输入输出技术参数
输入端子	XI-X6多功能端子输入，参考电源DC24V,仅X6支持最高100kHz的高速脉冲输入
	Al1/AI2模拟量输入，Al1仅支持0～10V,Al2支持0～10V/0～20mA输入
	485+/485-提供RS485差分信号
输出端子	Y1/Y2集电极开路输出，参考电源DC24V/50mA;Y2也支持0~100kHz的方波信号
	AO1/AO2模拟量输出，均支持0-10V/0-20mA输出
	1RA/1RB/1RC,2RA/2RB/2RC两路继电器输出，A-B常闭/A-C常开，触点250VAC/3A
	+24V/COM端子提供辅助电源，容量100mA
键盘	5位LED参数显示；参数锁定；外引使用
保护功能技术参数
过载保护	额定电流的150%运行60S软件停机保护
过流保护	额定输出电流250%硬件保护停机
限流降频	瞬间达到额定输出电流2倍触发限流降频动作，依据降频参数执行。
短路保护	额定输出电流250%硬件保护停机
过热保护	逆变桥过温保护，检测105℃执行停机
过压保护	380伏机型直流回路820V/220伏机型直流回路400V停机保护
欠压保护	380伏机型直流回路350V/220伏机型直流回路200V停机保护
缺相保护	输入缺相保护，输出缺相保护
防护与环境技术参数
防护等级	标准IP20/IP21
冷却方式	强制风冷
使用场所	室内无阳光直射，尘埃，腐蚀可燃气体，水汽水滴，盐分之环境下使用
海拔高度	3500m以下，1000-3500m每升高100m降容1%,3500m以上请联系厂家
环境温度	—10～50℃,40～50°℃区间每升高1℃间降容1.5%
震动	小于5.9m/S²(0.6g)
存储环境	温度—20～60℃;湿度小于90%RH,无凝结
